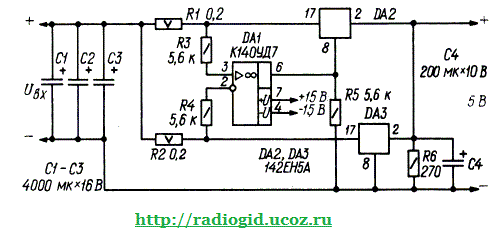

Увеличения выходного тока можно добиться не только введением внешнего регулирующего транзистора, но и параллельным соединением микросхем. Например, включив две микросхемы 142ЕН5А, как показано на схеме, можно получить выходной ток до 6А. Здесь ОУ DA1 сравнивает падения напряжения на резисторах R1 и R2. Его выходное напряжение так воздействует на микросхему DA2, что текущий через нее ток оказывается в точности равным току через DA3. Для предотвращения нежелательного повышения выходного напряжения в отсутствие нагрузки выход устройства нагружен резистором R6. Следует отметить, что при максимальном токе нагрузки на резисторах R1 и R2 рассеивается мощность более 2 Вт, поэтому использовать такой СН целесообразно лишь в тех случаях, если нагрузку нельзя разделить на две части (например, на две группы микросхем) с потребляемым током до 3А и питать каждую из них от отдельного СН.
Источник: 500 схем для радиолюбителей. Часть IV. Источники питания |
